型號：Z61/Z41
連接方式：法蘭
主體材料：鍛鋼
公稱通徑：DN15-50
放空導淋閥詳細說明：

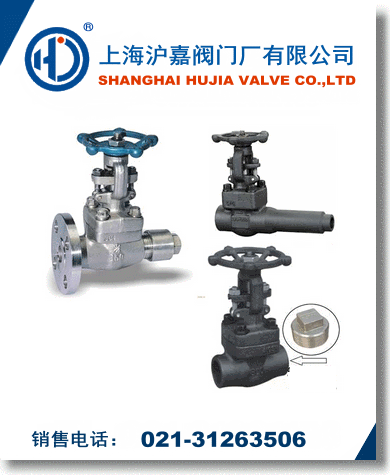

產品名稱：放空導淋閥
產品型號：Z61H-800Lb
產品壓力：Class150～800Lb
公稱通徑：DN 15～1400mm
產品類別： 閘閥系列 Z61H-800Lb放空導淋閥
放空導淋閥應用規范
1、設計制造：按ANSI B16.34 ;API602；BS5352
2、連接端尺寸和結構長度：
按ANSI B16.10；ANSIB16.5 JB97-75 JB82-95
3、閥門檢驗和試驗：按API 598
4、材料：按AISI/ASTM的規定
5、主體材料：A105；F5；F11；F22；304；304L；316；316L；LF2等
6、標記按MSS-SP-25

主要尺寸與重量 　　　　　　單位：mm

規格 壓力磅級 L H D3 D2 D1 T f N-∮ 重量 英制 公制 縮徑 全徑 縮徑 全徑 1/2 15 150 108 61 61 35 60.5 89 11.5 1.6 4-16 2.56 3.37 300 152 66.5 95 14.5 1.6 4-16 2.73 3.65 600 165 66.5 95 14.5 6.4 4-16 3.00 4.00 3/4 20 150 117 61 78 43 70 98 13 1.6 4-16 3.37 4.37 300 178 82.5 118 16 1.6 4-19 3.65 4.74 600 190 82.5 118 16 6.4 4-19 4.00 5.83 1 25 150 165 78 118 51 89 118 16 1.6 4-16 4.37 8.17 300 229 98.5 133 19.5 1.6 4-19 4.74 8.17 600 241 98.5 133 21 6.4 4-19 5.8.17 9.47 1 1/4 32 150 140 84 118 63 98.5 127 17.5 1.6 4-16 8.94 12.04 300 216 114.5 156 21 1.6 4-19 9.60 13.70 600 339 114.5 156 22.5 6.4 4-19 9.47 10.10 1 1/2 40 150 165 103 118 73 98.5 127 17.5 1.6 4-16 8.94 12.04 300 229 114.5 156 21 1.6 4-22.5 9.60 13.70 600 241 114.5 156 22.5 6.4 4-22.5 10.10 15.61 2 50 150 203 118 132 92 120.5 152 19.5 1.6 4-19 12.64 14.3 300 267 127 165 22.5 1.6 8-19 13.70 17.8 600 292 127 165 25.5 6.4 8-19 15.61 24.6
