HB100S角式隔膜排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。
HB100S角式隔膜排泥閥具有手動操作、氣動操作和液動操作。手動操作升降方便快速，是用齒輪和齒條帶動，使閥體通道開或閉。氣液動操作是增加氣液缸內動力帶動瓣升降，使閥體通道開或閉。產品用于自來水公司或其他公司的各類水池，通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。
HB100S角式隔膜排泥閥主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥瓣、彈簧 |
膜片 |
|
材料 |
鑄鐵、球墨鑄鐵、鑄鋼 |
不銹鋼 |
尼龍強化橡膠 |
HB100S角式隔膜排泥閥主要技術參數
|
公稱壓力MPa |
試驗壓力MPa |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
水、污水 |
|
1.6 |
2.4 |
1.76 |

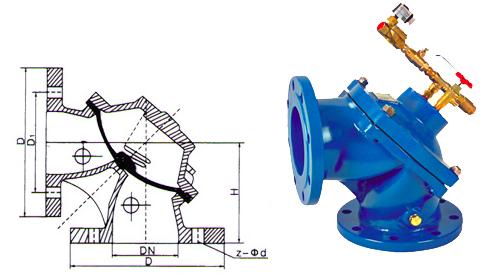

HB100S角式隔膜排泥閥外形尺寸（法蘭連接尺寸符合GB4216）：
|
型號
尺寸 |
H7B100S-0.6、HB100S-0.6 |
|
公稱通徑 |
H |
D |
D1 |
Z-d |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 |

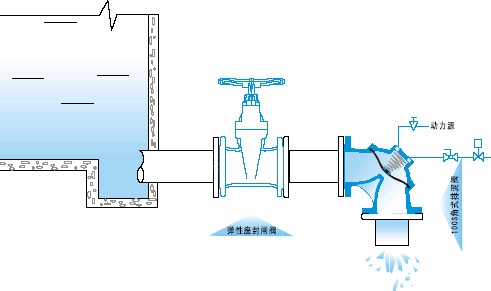

HB100S角式隔膜排泥閥安裝示意圖：
 |
